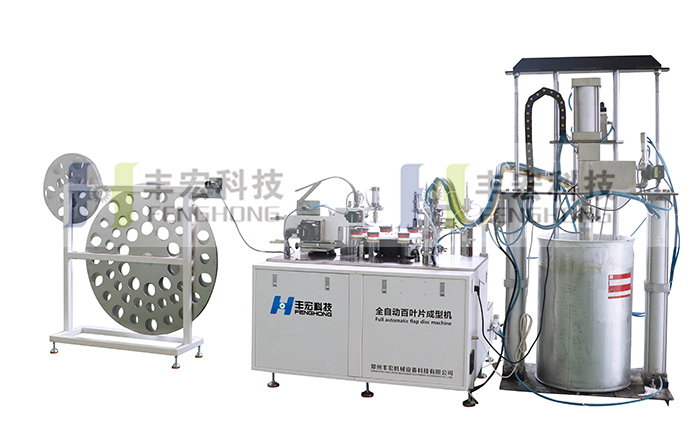

全自動百葉片中速成型機FHQ-1000
更新時間：2024-04-16 13:38:00??作者：豐宏機械 來源：www.gzbjmr.cn
豐宏科技多年來對磨具磨料自動化應用進行了大量的研究，參照國外先進自動化裝備，結合國內磨具磨料行業百葉輪生產的實際狀況，攻關設計，開發制造成功國內技術領先的百葉輪成型機，建立了一整套完善的百葉輪成型機銷售、培訓、服務體系。該機配備進口高品質伺服電機，通過先進的自動化控制系統集合而成，是集精密機械、數控技術、自動化技術等學科與一體的高新技術產品，產品動態性能好，精度高，響應快，高穩定性，配以先進的自動化傳動裝置，實現較高的百葉片成型效率，是涂覆磨具行業首選百葉輪成型設備。 豐宏科技一直堅持一流的管理，對系列產品進行不斷的改進和創新，引進精密加工設備，確保產品質量，幫助廣大客戶降低生產經營成本，提高生產效率，為客戶生產過程自動化控制提供全方位服務，產品的優良性能也得到同行業權威人士的肯定。
產品概念：
全自動百葉輪中速成型機是生產彈性磨盤的全自動化設備，可實現自動上基體，基體（背板）檢測，定量涂膠，沖裁排片，整形，及自動下成品的自動化設備。
豐宏半自動百葉輪成型機整機系統包含：
l 百葉輪成型專業數控系統：
l 精密傳動系統
l 智能恒溫打膠系統
l 精密氣動控制系統
l 成型輔助系統
l 軟硬件培訓
l 壹年保修（除耗材外，耗材包括切刀、密封膠圈等）
l 終身軟件免費升級
技術參數：
| 產品名稱 | 全自動百葉片中速成型機 |
| 型號 | FHQ-1000 |
| 上下料轉換盤 | 調速電機驅動 |
| 涂膠及整形電機 | 步進電機驅動 |
| 機械臂驅動 | 步進電機驅動 |
| 主盤旋轉轉換 | 凸輪分割器 |
| 托料驅動電機 | 步進電機驅動 |
| 砂布裁切機頭 | 1500轉標準機頭導軌式/擺動式 |
| 加工節拍 | 3.8秒 |
| 砂布送料架 | 雙盤100送料架/普通電機送料 |
| 膠泵規格 | 280KG大膠泵 |

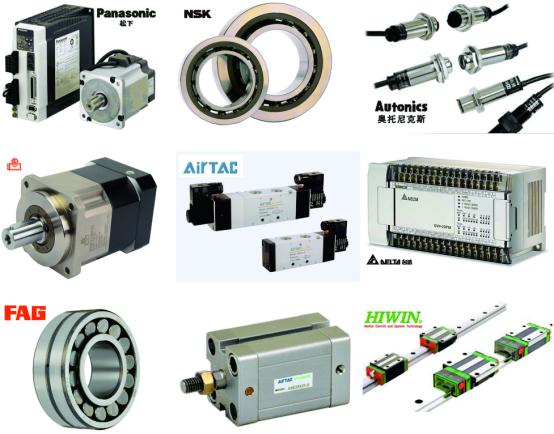

| 控制系統 | 松下/匯川伺服+臺達PLC |
| 氣動系統 | SMC |
| 主機外觀尺寸（長寬高） | 1380mm*1450mm*1660mm |
| 送膠系統尺寸（長寬高） | 1100mm*680mm*1600mm |
| 送料系統尺寸（長寬高） | 1000mm*500mm*1500mm |
| 加工效率 | 800-1000片/小時 |
| 電制 | 380V 50Hz |
| 整機功率 | 9KW |
| 涂膠量 | 3~30g（在線可調整） 可精確±0.1g |
| 產品排片數量 | 可360°任一點排片 |
| 適用基體尺寸 | Φ75mm~Φ180mm 、T27/T29 |
| 適用送料寬度 | 單/雙葉 、葉寬20mm-40mm |
| 適用切片長度 | 14mm-25mm |
核心配置特點：
1.采用PLC控制系統，自動化程度高，單人可操作多臺設備，解放勞動力，為您節省人工成本。
2.配置回轉式多工位轉盤機構，工位轉換穩定，定位精確，效率高，每個小時可生產800-1000片。
3.可放置多種不同型號基體，配以高強度鋁合金材料，穩固耐用，裝卸刀片方便快捷。
4.打膠系統采用內水循環恒溫控制系統，結構合理，適應多種材質膠水。
5.產品在排片過程中采用進口光電開關檢測基體和砂布有無，自動過濾無基體工位和無膠基體，穩定精確。
6.機頭排片角度、長度精確可調，機頭調整平移配備刻度尺，可根據顯示參數準確高效操作，簡便快捷。
7.生產材料利用率高，粘接劑和砂帶勻可自由設定。
8.極低的次品率，機器參數設定好后，成品率在同行業中首屈一指。
設備主要功能：
新一代豐宏半自動百葉輪成型機采用全新設計理念，在上代產品基礎上進行各部件的整合優化，使整機結構更為精密穩固，有效提升產品穩定性與耐用性。豐宏半自動百葉輪成型機可實現基體檢測，定量涂膠，沖裁排片，整形，出成品，自動化程度高，百葉輪成品質量優良，品質可控。

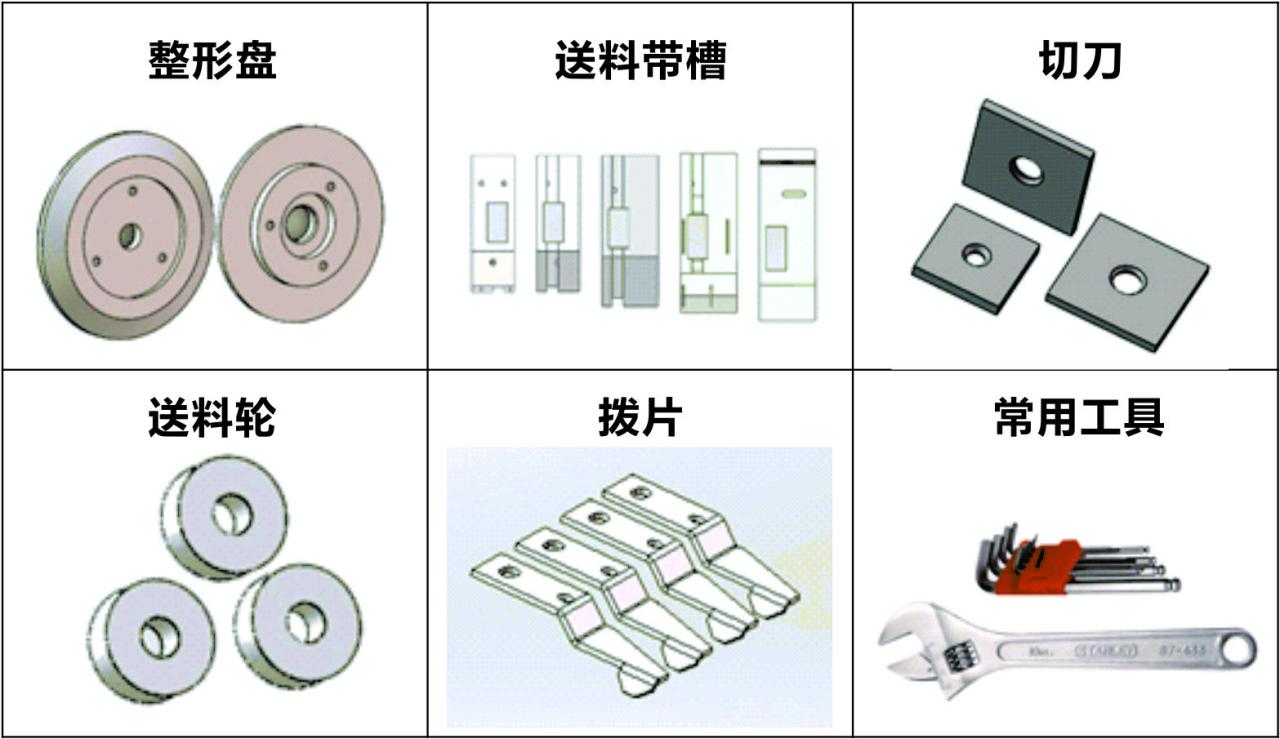

主要組成部件及隨機附件圖片：

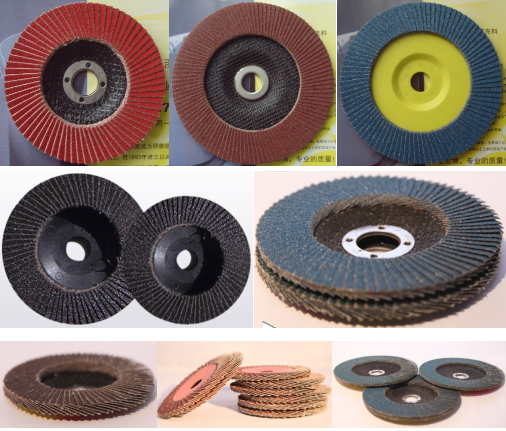

樣品圖片：
合作流程:
規劃設計及前期準備工作> 客戶確定機械擺放場地>場地硬件配備及整改措施>安裝操作人員及技術人員培訓>機械安裝調試>指導生產運作>售后服務>遠程指導/上門保養維修。
售后服務點:
河南.鄭州站—鄭州市中原區須水工業園
浙江.永康站—永康市經濟開發區杜山頭
山東.臨沂站—臨沂市河?xùn)|區北方五金城
江蘇.鹽城站（籌備中）
售后服務：
整機保修一年，終身維護，機械出現問題2小時內給予回復。
遠程指導解決不了，12小時內上門服務（省內）。
